1. Warum U-Bahn-Röntgen- und Bahndetektionssysteme industrietaugliche Kabelbäume benötigen
Röntgeninspektionssysteme für U-Bahnen, Gepäckkontrollmaschinen und Eisenbahndetektionsgeräte sind in einigen der anspruchsvollsten Umgebungen moderner Infrastruktur im Einsatz:24/7-Dauerbetrieb, starke elektromagnetische Störungen durch Fahrmotoren und Oberleitungen, große Temperaturschwankungen von Kälte auf Bahnsteigebene bis zu Hitze auf Maschinenebene und ständige Vibrationen durch vorbeifahrende ZügeEin einziger Ausfall eines Sicherheitsgurtes in einem Sicherheitskontrollsystem kann stundenlange Wartezeiten für Passagiere, Verstöße gegen gesetzliche Bestimmungen und eine Gefährdung der öffentlichen Sicherheit zur Folge haben.
Diese Systeme sind keine Unterhaltungselektronik. Sie sindMaschinen in Industriequalitätdie Hochspannungs-Röntgengeneratoren (80–160 kV), Präzisions-Photodetektor-Arrays, Förderbandmotorantriebe, Computertomographie (CT)-Rekonstruktionsmodule, biometrische Verifizierungsschnittstellen und vernetzte Datenübertragung integrieren – die alle über ein dichtes Netz von Strom-, Signal- und Datenleitungen innerhalb eines Metallgehäuses kommunizieren, das Stößen, Vibrationen und elektromagnetischen Störungen ausgesetzt ist.
Was unterscheidet Gurte für den Schienenverkehr von anderen Gurten?Im Gegensatz zu Standard-Industriekabeln müssen Kabelbäume für U-Bahn-Anlagen den Anforderungen standhaltenSchwingungspegel gemäß IEC 61373 Kategorie 1 Klasse B, funktionieren über einen Temperaturbereich von-25 °C bis +70 °C, die Signalintegrität in Bereichen mit hohen elektromagnetischen Störungen aufrechterhalten und funktionsfähig bleiben fürDesignlebenszyklen von über 10 Jahrenmit minimalen Ausfallzeiten. Dies erfordert robuste Steckverbindersysteme, geschirmte Kabelarchitekturen und disziplinierte Fertigungsprozesse, die Kataloganbieter nicht liefern können.
Wir liefern kundenspezifische Kabelbaumkonfektionen anHersteller von Sicherheitskontrollgeräten für U-Bahnen, Eisenbahnsignalerkennungssystemen, Diagnosegeräten für Schienenfahrzeuge und GleisüberwachungsgerätenIn Asien, Europa und Nordamerika sind unsere Kunden in Märkten tätig, in denen Ausfälle keine Option sind – deshalb entscheiden sie sich für einen Partner, der jeden Kabelbaum speziell für die jeweilige Einsatzumgebung entwickelt.

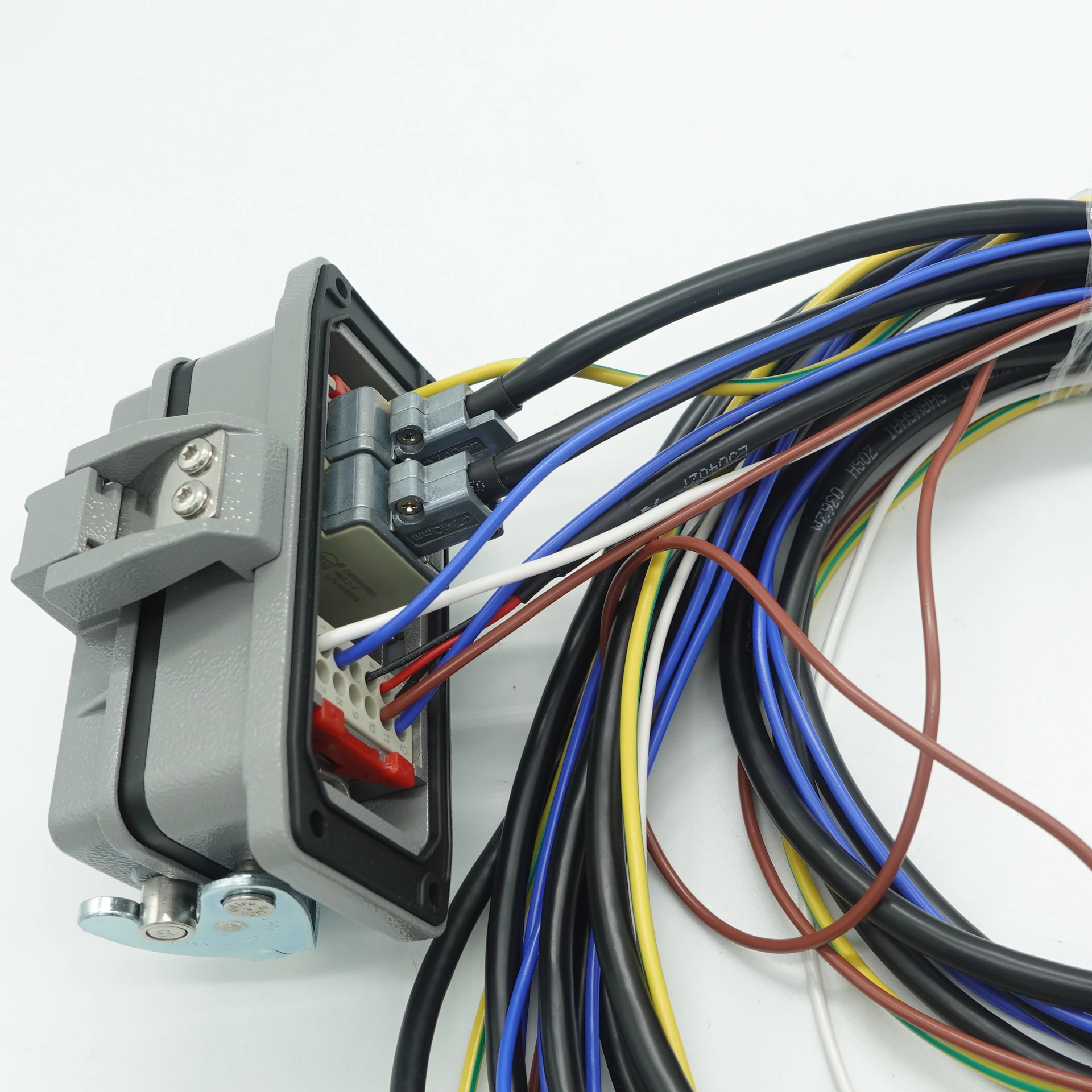

Abbildung 1: Kundenspezifische, hochbelastbare Steckerbaumbaugruppe mit mehrkreisiger Strom- und Signalverteilung für ein U-Bahn-Röntgendetektionssystem
2. Arten von Kabelbäumen in einem Metro-Röntgeninspektionssystem
Eine typische Röntgenanlage zur Gepäckkontrolle in der U-Bahn enthält 8 bis 15 separate Kabelbäume, die jeweils ein anderes Teilsystem mit spezifischen elektrischen und umweltbedingten Anforderungen versorgen. Hier die vollständige Aufschlüsselung:
| Kabelbaumtyp | Verbindet sich mit | Wichtigste Anforderungen |
|---|---|---|
| Hochspannungskabelbaum für Röntgengenerator | Hochspannungsnetzteil → Röntgenröhre | Hochspannungsisolierung (80–160 kV), Silikon- oder XLPE-Kabel, geschirmte Erdung, doppelt isolierte Konstruktion, Sicherheitsverriegelungsschaltung |
| Detektorarray-Signalkabel | Fotodetektor-Array → Datenerfassungskarte | Rauscharmes, geschirmtes Kabel, AWG 24–28, impedanzangepasst für Hochgeschwindigkeitsdaten, EMI-Abschirmung mit über 85 % Abdeckung, minimales Übersprechen |
| Antriebskabelbaum für Förderbandmotor | Frequenzumrichter (FU) → Förderbandmotor | Dreiphasenstromversorgung + Encoder-Rückmeldung, vibrationsfeste Crimpverbindungen, geschirmtes Encoderkabel für Störfestigkeit, AWG 16–20 |
| Bedienfeld / HMI-Kabelbaum | Touchscreen / Bedienfeld → Hauptsteuerung | Mehradriges Flachbandkabel oder Einzeldraht, USB-/Ethernet-Datenleitungen, flexibel für Tür-/Paneelbewegungen, ESD-Schutz |
| Netzwerk-/Kommunikationskabelbaum | Inspektions-PC → Zentraler Server / Netzwerk-Switch | Cat5e/Cat6-Ethernet mit RJ45- oder M12-Industriesteckern, geschirmtes verdrilltes Adernpaar, Schutzart IP65 für das Steckergehäuse |
| Stromverteilungskabelbaum (Wechselstromnetz) | AC-Eingangsanschluss → Stromversorgung / USV / Subsysteme | UL/CE-zertifiziertes Kabel, AWG 14–18, 300/600 V, Klemmenblock- oder Harting-Steckverbinder, integrierter EMV-Filter |
| Sensor- und Sicherheitsverriegelungsgurt | Ein-/Ausgangssensoren, Not-Aus, Türschalter → Sicherheits-SPS | Niederspannungssignal (12–24 V), abgeschirmt für Störfestigkeit, sicherheitsgeprüfte Anschlüsse, Schnellkupplung für Wartungszugang |
| Kabelbaum des Kühlsystems | Lüfter / Pumpen / Temperatursensoren → Steuerung | IP54/IP65-geschützte Steckverbinder, temperaturbeständig für Abluftzonen, PWM-Lüftersteuerungssignale, Verdrahtung für Temperatursensoren (NTC) |
| Internes Backbone / Verbindungskabelbaum | Zentraler Verteilerknotenpunkt, der alle Teilsysteme verbindet | Hochleistungs-Mehrpolstecker (Harting Han, TE HDC, Amphenol C091), farbcodierte Leitungen, an jeder Abzweigung beschriftet, Wellrohr |
Häufiger Fehler:Viele Lieferanten nutzenStandardmäßig wird im gesamten System PVC-isoliertes Kabel verwendet.… insbesondere in der Nähe des Röntgenröhrengehäuses, wo die Oberflächentemperaturen im Dauerbetrieb 90 °C überschreiten können. PVC beginnt bei 80 °C zu erweichen und zersetzt sich schnell. Wir spezifizierenSilikon- oder XLPE-Isolierung für alle Hochtemperaturzonen, abgestimmt auf gemessene Temperaturprofile.

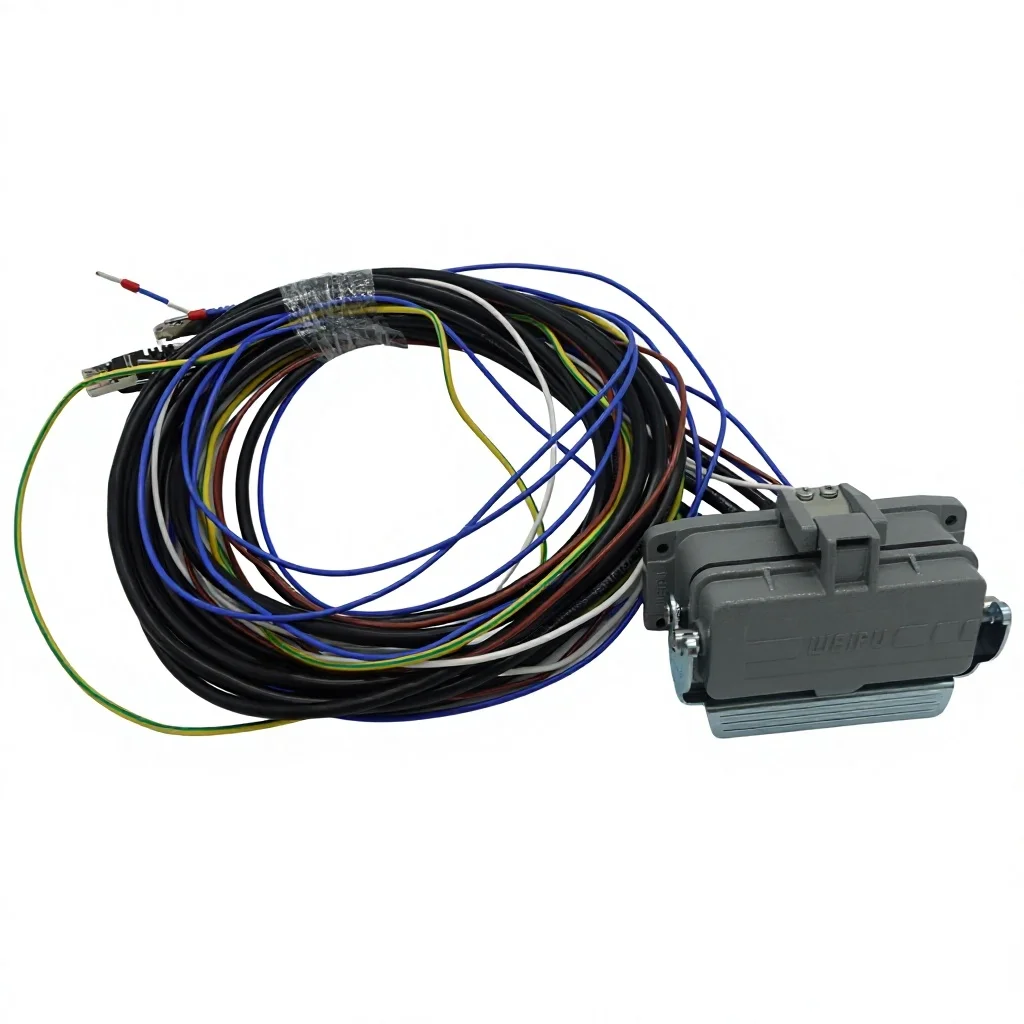

Abbildung 2: Industrieller Kabelbaum mit mehreren Stromkreisen, farbcodierter Verkabelung und robustem Stecker für Eisenbahndetektions- und Signalsysteme
3. Anwendungsszenarien: 6 Kategorien von Schienenverkehrsausrüstung, die wir unterstützen
Unsere Lösungen für die Gurttechnik reichen über die Röntgenprüfung hinaus und decken das gesamte Spektrum der Ausrüstung für Schienenverkehr und U-Bahn-Infrastruktur ab:
| Ausrüstungskategorie | Typische Anzahl der Kabelbäume | Zentrale Designherausforderung | Unsere Lösung |
|---|---|---|---|
| U-Bahn-Röntgenkontrolle | 8–15 Gurte | Hochspannungssicherheit, Signalintegrität der Detektoranordnung, elektromagnetische Störungen durch den Hochspannungsgenerator, 24/7-Betrieb | Doppelt isoliertes Hochspannungskabel, geschirmte Detektorsignalleitungen, EMI-Ferritkerne, Silikonisolierung in heißen Bereichen |
| Gleisseitige Überwachungssysteme (Achszähler, Heißlaufdetektoren) | 4–8 Gurte | Witterungseinflüsse, extreme Temperaturen (-40 °C bis +70 °C), Blitzeinschläge, UV-bedingte Degradation | UV-beständiger PUR-Mantel, integrierter Überspannungsschutz, IP67-geschützte M12/Deutsch-Steckverbinder, kältebiegefestes Kabel |
| Diagnosesysteme für Zugwaggons | 6–12 Gurte | Vibrationen gemäß IEC 61373, Brandschutz (EN 45545), Platzverhältnisse unter Boden-/Deckenpaneelen | raucharmes, halogenfreies (LSZH) Kabel, EN 45545 HL2/HL3-konform, vibrationsfestes Crimpen, kompakte Kabelführung |
| Steuerung der Bahnsteigtür (PSD) | 5–10 Gurte | Hochzyklische Flexibilität (über 100.000 Öffnungs-/Schließzyklen), Sicherheitsverriegelungslogik, Integration mit Zugsignalanlagen | Hochflexibles Kabel im Türscharnierbereich, redundante Sicherheitsverriegelungsschaltungen, IP65-geschützte Schnellkupplungen |
| Bahnhofsbeschilderung und Fahrgastinformation (PIS) | 4–8 Gurte | Lange Kabelstrecken (50–200 m), Integrität des Ethernet-/Videosignals, Daisy-Chain-Topologie | Geschirmte Cat6/Cat7-Kabel mit M12-X-codierten oder RJ45-Industriesteckern, Signalverstärker für lange Strecken, an jeder Verbindungsstelle beschriftet |
| Überwachung von U-Bahn-Strom- und Traktionsunterwerken | 6–10 Gurte | Hochspannungsnähe (bis zu 750 V DC / 25 kV AC), starke elektromagnetische Störungen, explosionsgefährdete Atmosphäre in Batterieräumen | Hochspannungskabel (1 kV+), doppelte Schirmung (Folie + Geflecht), flammwidrig LSZH, ATEX-konform, wo erforderlich |
4. Technische Spezifikationen und Normen für Kabelbäume im Schienenverkehr
Alle von uns hergestellten U-Bahn- und Eisenbahnkabelbäume erfüllen oder übertreffen die folgenden technischen Standards – viele davon sind für Schienenverkehrsprojekte obligatorisch:
| Parameter | Standard | Anmerkungen |
|---|---|---|
| Drahtstärkenbereich | AWG 30 (Daten/Signal) bis AWG 10 (Stromverteilung) | Die Nennleistung wird gemäß IEC 60364 oder NEC auf 125 % der Dauerlast reduziert. |
| Isoliermaterial | PVC (allgemein), XLPE (hochtemperaturbeständig), Silikon (extrem temperaturbeständig), PUR (flexibel/für den Außenbereich), LSZH (brandsicher) | Ausgewählt pro Zone: PVC für die Umgebungsluft, XLPE für die Röntgenröhrenzone, PUR für den Außenbereich entlang der Gleise, LSZH für den Wageninnenraum |
| Temperaturbewertung | -40 °C bis +105 °C (Standard) / -40 °C bis +150 °C (Silikon/PTFE) | Dauerbetriebstemperatur; kurzzeitige Temperaturspitzen werden durch Materialspezifikation abgedeckt |
| Nennspannung | 300 V / 600 V / 1000 V je nach Anwendung | Hochspannungstest bei 2x Nennspannung + 1000 V für 1&3 Sekunden (100 % der Einheiten) |
| Steckverbindertypen | Harting Han-Serie, TE HDC, Amphenol C091, M12/M8 Industrie, Deutsch DT, JST, Molex, kundenspezifisch | Hochleistungssteckverbinder für Vibrationsfestigkeit; modulare Einsätze für gemischte Signal-/Strom-/Datenleitungen |
| Vibrationsfestigkeit | IEC 61373 Kategorie 1 Klasse B (Eisenbahnanwendungen) | Validierung durch sinusförmige/zufällige Schwingungsprüfungen an Prototypen |
| Brandschutz | EN 45545-2 HL2/HL3 (Bahnbrandschutz), UL 94 V-0/VW-1 | LSZH-Draht und flammhemmende Steckverbinder für Wageninnenräume und Tunnelanwendungen |
| EMV-Abschirmung | Folien- und Geflechtschirmung, über 85 % Abdeckung; Ferritkerne an den Steckereingängen | Entscheidend für Detektorsignale und Ethernet-Daten in Traktionszonen mit hohen elektromagnetischen Störungen. |
| Einhaltung gesetzlicher Bestimmungen | RoHS 3, REACH, UL/CE-Optionen, EN 50155 (Schienenfahrzeuge), IEC 61373 | Jeder Sendung werden vollständige Materialdeklarationen und Konformitätsberichte beigefügt. |

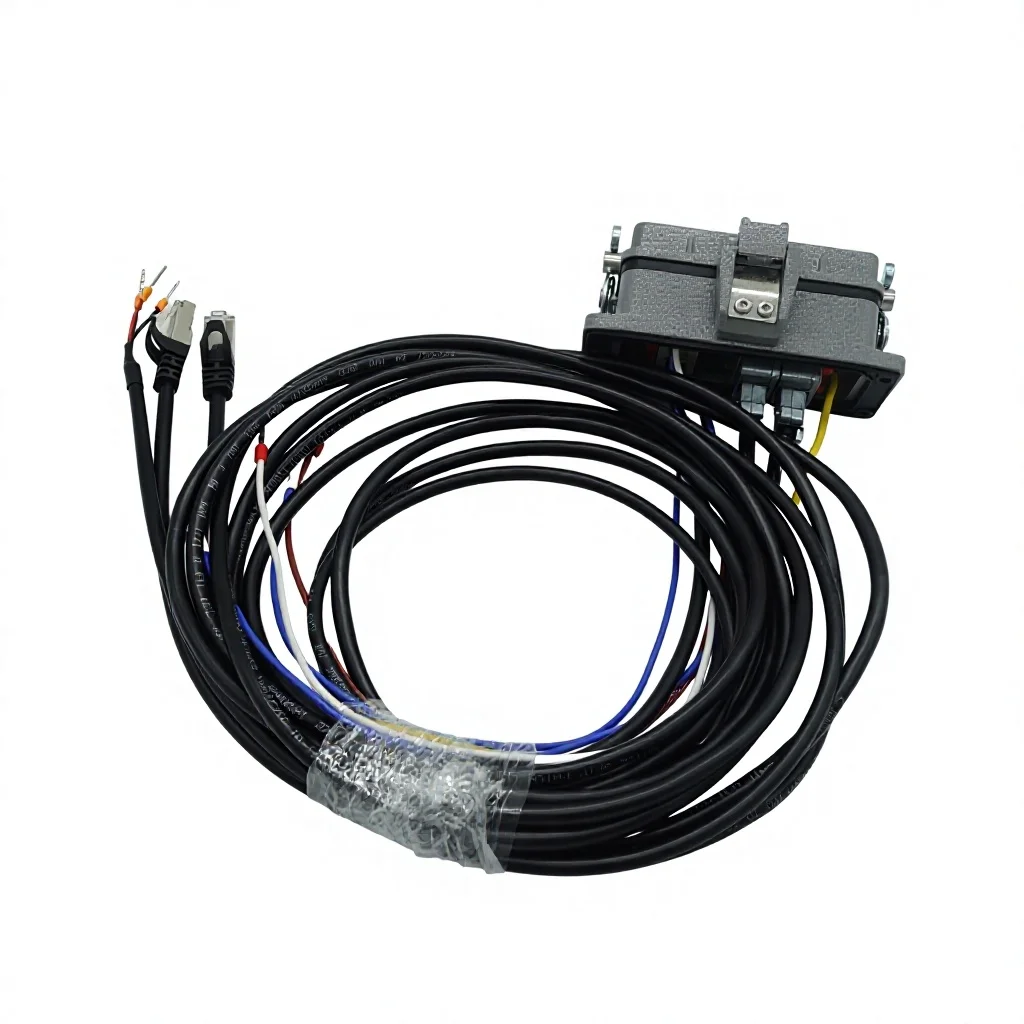

Abbildung 3: Industrieller Kabelbaum mit integrierter Ethernet-Kommunikation (RJ45) und Hochleistungs-Stromanschluss für U-Bahn-Röntgeninspektions- und Kommunikationssysteme
5. Unsere kundenspezifischen Kabelbaum-Fertigungskapazitäten für OEMs von Schienenfahrzeugen
Wir sind kein Kataloglieferant. Jeder Kabelbaum wird nach Ihren genauen Spezifikationen entwickelt und gefertigt, mit Mehrwertleistungen, die Ihren Entwicklungsaufwand reduzieren und die Lieferzeit verkürzen:
| Fähigkeit | Was das für Ihr Schienenverkehrsprojekt bedeutet |
|---|---|
| Kostenlose DFM- und Engineering-Überprüfung | Unsere Ingenieure prüfen Ihre Systemzeichnung oder Ihren Musterkabelbaum und kennzeichnen alle potenziellen Probleme hinsichtlich Wärmeentwicklung, Vibrationen, EMV, Wasserdichtigkeit oder Sicherheit.vor der Produktion– Kostenlos und unverbindlich. Bearbeitungszeit: 24–48 Stunden. Für einen Erstausrüster (OEM) eines U-Bahn-Röntgensystems identifizierten wir kürzlich eine Scheuerstelle an einer Blechkante, die innerhalb von zwei Jahren zu einem Isolationsausfall geführt hätte. |
| ECO-Reaktionszeit: 5 Werktage | Wenn sich bei einer Revision Ihres Röntgensystems die Pinbelegung des Detektors ändert oder ein neuer Sicherheitsverriegelungsschaltkreis hinzugefügt wird, aktualisieren wir die Werkzeuge, führen eine erneute Qualifizierung durch und liefern Erstmuster innerhalb von5 WerktageKeine Produktionsverzögerungen, keine Ausreden. Dank dieser Reaktionsfähigkeit können unsere Bahnkunden ihre Termine einhalten. |
| Hochleistungssteckverbinderintegration | Wir haben Erfahrung mitHarting Han-Serie, TE HDC, Amphenol C091 und andere industrielle SteckverbinderfamilienWir kümmern uns um die Konfiguration der Einsteckanschlüsse, die Pinbelegung, die Crimpwerkzeuge und die Überprüfung der Steckverbindungen – damit Ihr Kabelbaum problemlos und ohne Überraschungen vor Ort in Ihr Chassis passt. |
| Mehrvarianten-Stücklistenmanagement | Betreiben Sie mehrere U-Bahn-Gerätemodelle? Wir verwalten Ihre gesamte Kabelbaum-Stückliste mit einer einzigen Bestellung – inklusive modellspezifischer Kennzeichnung, Zusammenstellung und Verpackung. Die flexible Artikelnummernverwaltung ist kostenlos. Das vereinfacht Ihre Beschaffung und reduziert Kommissionierungsfehler in der Montagehalle. |
| Individuelle Farbcodierung und Etikettierung | Wir setzen Ihr vorgegebenes Farbschema und Kennzeichnungsprotokoll für alle Kabelbäume um. Jeder Stecker ist mit dem Subsystemnamen und der Stecker-ID gekennzeichnet (z. B. "DETECTOR-ARRAY-J3", "HV-TUBE-PWR-IN"). Dies unterstützt Ihr Montageteam und Ihre Servicetechniker vor Ort. |
| Vorkonfektionierte und satzfertige Lieferung | Jeder Stecker wird vor dem Versand vollständig konfektioniert, gecrimpt, geprüft und beschriftet. Wir können alle Kabelbäume für eine Maschine in einer einzigen beschrifteten Verpackung zusammenstellen. Ihr Montageteam muss die Stecker nur noch anschließen – kein Abisolieren, kein Crimpen, kein Rätselraten. Das spart Zeit und Aufwand.2–4 Stunden pro Maschineauf komplexen Röntgensystemen. |
| Schutzhülle und Schutzrohr | Wellrohr (Schlag-/Abriebfestigkeit), geflochtenes PET (Flexibilität + Abriebfestigkeit), Schrumpfschlauch (Abdichtung/Kennzeichnung), Aluminiumfolie + Geflecht (EMI-Abschirmung). Spezifiziert pro Kabelbaumzone, nicht flächendeckend angewendet. Wir wissen, welche Zonen welchen Schutz benötigen. |
| Rückverfolgbarkeit bis zur Chargen- und Bedienerebene | Jeder Kabelbaum ist bis zur Rohmaterialcharge, dem Produktionsdatum, dem Bediener und den Testergebnissen rückverfolgbar. Die Aufzeichnungen werden 5 Jahre lang aufbewahrt. Unterstützt Ihre Anforderungen an ISO-Audits, die Einhaltung gesetzlicher Bestimmungen und das Rückrufmanagement. |
| Pufferbestands-/Sicherheitsbestandsprogramm | Wir halten für unsere Produktionskunden einen Lagerbestand an Fertigprodukten für 4–6 Wochen vor. Versand innerhalb von3–5 WerktageIhrer Freigabereihenfolge. Eliminiert das Risiko von Lieferzeitverzögerungen in Ihrem Projektplan – entscheidend für Schieneninfrastrukturprojekte mit festen Inbetriebnahmefristen. |
6. Häufige Feldausfälle und wie wir sie in Bahnanwendungen verhindern
Kabelbaumausfälle in Schienenverkehrsanlagen sind kostspielig: Sie führen zu Systemausfällen, Verspätungen für Fahrgäste, Sicherheitsvorfällen und behördlichen Strafen. Hier sind die 7 häufigsten Fehlerarten, die uns bei U-Bahn- und Bahnanwendungen begegnet sind – und wie unsere Konstruktion sie beseitigt:
| Fehlermodus | Grundursache | Unsere Präventionsstrategie |
|---|---|---|
| Lockerung der Steckverbinder durch Vibration | Gemäß IEC 61373 führen Vibrationen im Eisenbahnverkehr dazu, dass sich Standard-Schraubklemmen innerhalb von 6–12 Monaten lösen; intermittierende Kontaktstörungen lösen Systemfehler aus. | Hochleistungsfähige Verriegelungssteckverbinder (Harting Han mit Verriegelungshebel, TE HDC mit Metallverriegelung); vibrationsgeprüfte Crimpverbinder; Gewindesicherungsmittel an allen Schraubverbindungen; Zugfestigkeitsprüfung gemäß IPC/WHMA-A-620 |
| Verschlechterung des Detektorsignals durch elektromagnetische Störungen | Die Hochspannungsschaltung des Röntgengenerators und die Pulsweitenmodulation des Fahrmotors erzeugen breitbandige elektromagnetische Störungen, die auf ungeschirmte Detektorsignalkabel einkoppeln und Bildartefakte verursachen. | Doppelt geschirmtes Signalkabel (Folie + Geflecht, 85 %+ Abdeckung); Schirmung an beiden Enden über Erdungsdraht geerdet; Ferritkerne am Eingang der Datenerfassungsplatine; physische Trennung von den Hochspannungs-Stromkabelbäumen |
| Thermische Degradation der Drahtisolierung | Die PVC-Isolierung in der Nähe des Röntgenröhrengehäuses oder des Netzteils, die einer Dauerhitze von 85–100 °C ausgesetzt ist, wird spröde und reißt; Vibrationen führen zum vollständigen Versagen. | Silikon- oder XLPE-Isolierung, ausgelegt für Temperaturen über 125 °C in allen heißen Bereichen; Überprüfung mittels Wärmebildkamera während der Prototypenprüfung; wärmereflektierende Ummantelung an extrem heißen Stellen |
| Wassereintritt an den Gleisanschlüssen im Außenbereich | Unversiegelte oder unsachgemäß verbundene Steckverbinder an Gleisdetektionsgeräten lassen Regenwasser/Kondenswasser eindringen; Korrosion erhöht den Kontaktwiderstand und verursacht Fehlalarme. | IP67-geschützte M12- oder Deutsch-Steckverbinder an allen Außenanschlüssen; Druckabfallprüfung der Dichtheit an 100 % der abgedichteten Baugruppen; dielektrische Fettfüllung; Kabeleinführungen mit Schutzart IP65. |
| Reibung an Metallkanten im Gehäuse | Die Kabelbündel verlaufen ungeschützt über die Kante eines gestanzten Blechchassis; die Vibrationen des Zuges führen innerhalb von 1–2 Jahren zu Abnutzung der Isolierung. | Die DFM-Prüfung identifiziert jedes Scheuerrisiko im Verlegungspfad; Wellrohre oder Kantenschutz an allen Metallkontaktpunkten; Verlegung, wo möglich, zur Vermeidung von Kontaktpunkten; |
| Hochspannungsüberschläge an den Klemmen | Thermische Belastung und Vibrationen lockern die Hochspannungsklemmen; unter einer Last von 80–160 kV entstehen Lichtbögen durch lose Verbindungen, die Ozon und Kohlenstoffspuren erzeugen. | Hochfeste Crimpverbinder mit Zugkraftprüfung bei jeder Werkzeugeinstellung; Hochspannungsprüfung mit doppelter Nennspannung deckt schwache Verbindungen auf; Schraubensicherung an den HV-Anschlussschrauben |
| Falsche Montage aufgrund mangelhafter Kennzeichnung | Nicht oder unzureichend beschriftete Steckverbinder verursachen Montagefehler bei der Wartung vor Ort; ein falsch angeschlossener Kabelbaum beschädigt das Subsystem. | Jeder Stecker ist mit einem Schrumpfschlauchmarker oder einem lasergedruckten Etikett versehen: Subsystemname + Stecker-ID + Partner-ID; farbcodiertes Verdrahtungsschema gemäß Kundenspezifikation; Montageanleitung liegt jeder Lieferung bei |
7. Qualitätsprüfung und 100% manuelle Inspektion für missionskritische Transportkabelbäume
Im Schienenverkehr stellt ein Kabelbaumausfall keinen Gewährleistungsanspruch dar, sondern eine Betriebsunterbrechung, einen Sicherheitsvorfall oder einen Verstoß gegen gesetzliche Bestimmungen. Jeder einzelne Kabelbaum, der unser Werk verlässt, wird umfassenden Tests und einer 100%igen manuellen Sichtprüfung unterzogen.

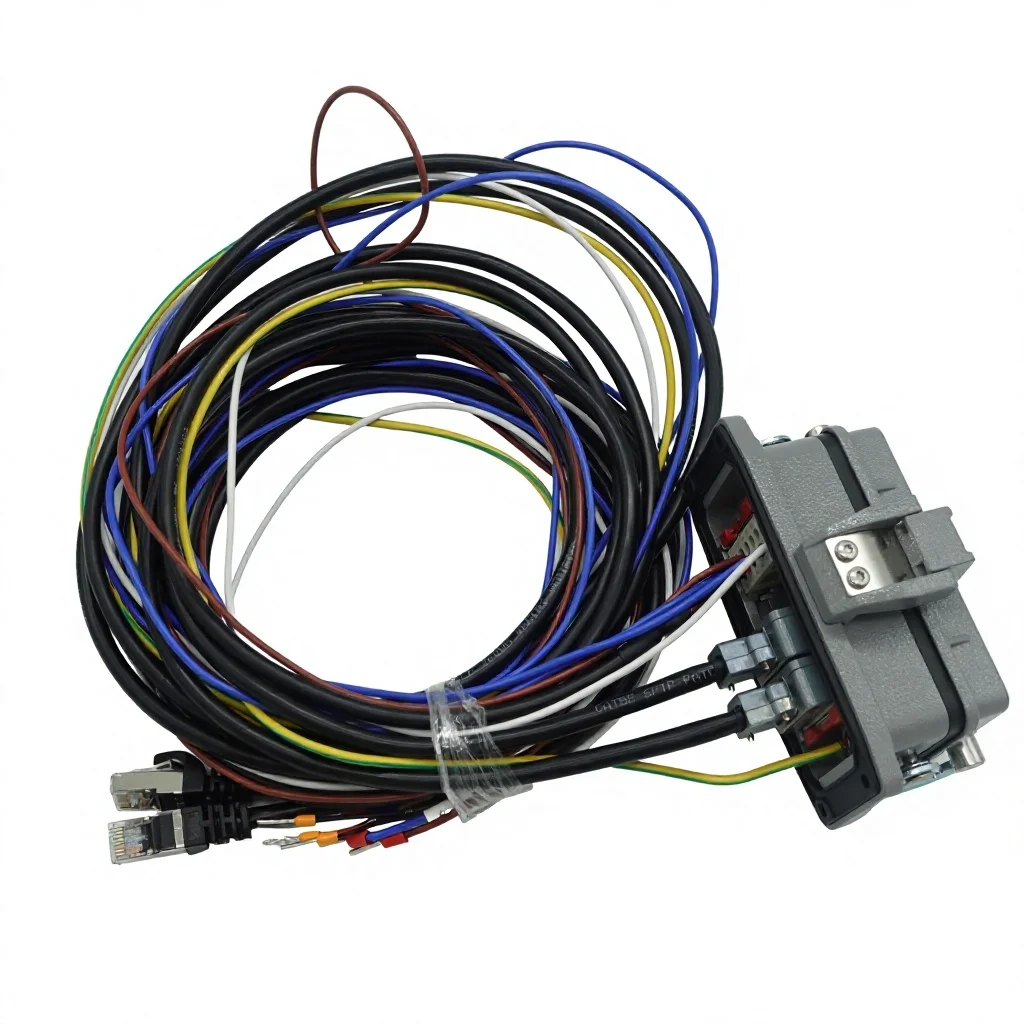

Abbildung 4: Detailansicht der präzisen Crimpverbindung und der mehrfarbigen Kabelführung in einem robusten Industriestecker für Röntgeninspektionsgeräte im U-Bahn-Bereich.
| Prüfung / Inspektion | Verfahren | Abdeckung | Was wir fangen |
|---|---|---|---|
| Durchgangsprüfung | Automatisierte Prüfvorrichtung (Cirris / DIT-MCO-Äquivalent) | 100 % der Einheiten | Unterbrechungen, Kurzschlüsse, Fehlverdrahtungen, Verpolungen, zeitweise unterbrochene Verbindungen |
| Hi-Pot (Dielektrische Festigkeit) | Programmierbarer Hochspannungsprüfer, 2x Nennspannung + 1000 V für 1–3 Sekunden | 100 % der Einheiten | Isolationsdurchschläge, Kriechstromfehler, Schwachstellen in Hochspannungszonen |
| Isolationswiderstand | Megohmmeter bei 500 V/1000 V | 100 % der Einheiten | Verschlechterung der Isolierung, Feuchtigkeitseinwirkung, Herstellungsfehler |
| Crimp-Zugkraftprüfung | Digitales Kraftmessgerät gemäß IPC/WHMA-A-620 / UL 486A | Jede Werkzeugeinrichtung + stündliche Probenahme während des Prozesses | Unter- oder übercrimpte Klemmen, die unter Vibrationen versagen würden |
| Manuelle Sichtprüfung (100 %) | Qualitätskontrolltechniker mit Vergrößerungslampe + 9-Punkte-Prüfcheckliste | 100 % der Einheiten | Falsche Drahtfarbe/-querschnitte, beschädigte Isolierung, falsch ausgerichtete Anschlüsse, fehlende Etiketten, unsachgemäße Ummantelung, lose Steckerverriegelungen, durchtrennte Litzen, falsche Ausrichtung, Fremdmaterial |
| Überprüfung der Steckverbindung | Gut/Schlecht-Prüfvorrichtung mit kundenseitigem Gegenstecker | Erster Artikel + zufällige Zwischenbearbeitung | Falsche Pinbelegung, beschädigte Steckergehäuse, Presspassungen |
| Erstmusterprüfbericht (FAIR) | Vollständige Maßangaben, Mikrofotografie des Crimp-Querschnitts, Zugkraftdaten, elektrisches Prüfprotokoll, Fotos, Überprüfung der Steckverbindung | Jede neue SKU- oder ECO-Revision | Jegliche Abweichung von der Kundenspezifikation vor Produktionsfreigabe |
Unsere Qualitätsdaten für die Kabelbaumproduktion im Schienenverkehr:Ausbeute des ersten Durchgangs der elektrischen Prüfung:99,97 %| Ausschussquote bei der Wareneingangskontrolle:< 0,03 %| Ausfallrate im Feld (kabelbaumbezogen):< 0,01 %über 800.000 Industrieanlagen geliefert
8. Unsere Arbeitsweise: Von der Zeichnung bis zur Lieferung
Unser Verfahren ist darauf ausgelegt, Ihren Entwicklungsaufwand zu minimieren und gleichzeitig sicherzustellen, dass jeder Kabelbaum die strengen Standards für Schienenverkehrsausrüstung erfüllt:
Technische Aufnahme & DFM-Überprüfung (Tag 1–2)
Senden Sie uns Ihre Systemzeichnung, Stückliste oder einen Kabelbaum als Muster. Unser Entwicklungsteam prüft Ihren Entwurf innerhalb von 24–48 Stunden und sendet Ihnen ein Feedback zurück.DFM-BerichtWir prüfen Aspekte wie Wärmeentwicklung, Vibrationen, EMV, Wasserdichtigkeit, Sicherheit und Herstellbarkeit. Kostenlos und unverbindlich. In einem kürzlich abgeschlossenen OEM-Projekt für Röntgentechnik im U-Bahn-Bereich identifizierte unsere DFM-Analyse drei Verlegungsprobleme, die innerhalb von 18 Monaten zu Ausfällen im Feld geführt hätten.Zitat (Tag 2–3)
Wir erstellen Ihnen ein detailliertes Angebot mit folgenden Angaben: Stückpreis bei Ihrer Zielmenge, Entwicklungskosten/Werkzeugkosten (falls zutreffend), Lieferzeit für Muster und Produktionszeit. Für Standard-Industriekabelbäume erhalten Sie Angebote in der Regel innerhalb von48 StundenErhalt der vollständigen Dokumentation.Prototyp & Erster Artikel (Woche 2–3)
5–20 Prototypen, 100 % getestet, geliefert mitkomplettes FAIR-Paket(Mikroaufnahmen des Crimp-Querschnitts, Zugkraftdaten, Maßbericht, elektrisches Prüfprotokoll, Fotos, Nachweis der Steckverbindung). Designiterationen wurden innerhalb des vereinbarten Designrahmens ohne zusätzliche Werkzeugkosten integriert.Kundengenehmigung und -qualifizierung (Woche 3–5)
Sie testen Prototypen in Ihrem System, bestätigen Passform und Funktion und geben die Freigabe. Wir führen eine Qualifizierungsserie (100–500 Stück) durch, um die Prozessparameter zu validieren und etwaige Abweichungen vor der Serienfreigabe zu erkennen.Massenproduktion (ab Woche 5)
Standardlieferzeit:15–25 TageBei Bestellungen bis zu 50.000 Stück versenden wir per Seefracht (FOB Xiamen) oder Luftfracht (DHL/FedEx, 5–7 Tage). Die Sendungen beinhalten vollständige Rückverfolgbarkeitsdokumentation, Chargenprotokolle und Prüfberichte.Kontinuierliche Unterstützung und Ökosystemmanagement
Für die gesamte Projektlaufzeit wird Ihnen ein fester Account-Ingenieur zugewiesen. Änderungsmitteilungen werden bearbeitet mit≤ 5-TageRückmeldung zu Erstmustern. Vierteljährliche Geschäftsberichte für Schlüsselkunden. Lagerhaltungsprogramm für Just-in-Time-Lieferungen verfügbar.
9. Häufig gestellte Fragen
Frage 1: Wir bauen ein Röntgengerät zur Gepäckkontrolle in einer U-Bahn mit 12 separaten Gurten. Können Sie diese alle zusammenfassen?
Ja – das ist eine unserer Kernkompetenzen. Wir haben die Kabelbaumbeschaffung für mehrere Hersteller von Schienenfahrzeugen konsolidiert und dabei Kabelspezifikationen, Steckverbinder und Qualitätsanforderungen systemweit standardisiert. Das Ergebnis: weniger Lieferanten, gleichbleibende Qualität und in der Regel …10–20 % Kosteneinsparungdurch Mengenkonsolidierung. Wir verwalten Stücklisten mit mehreren Artikelnummern unter einer einzigen Bestellung mit modellspezifischer Etikettierung und Zusammenstellung.
Frage 2: Wie hoch ist die Mindestbestellmenge für Prototypen von Kabelbäumen für den Schienenverkehr?
Prototypenphase:5–20 StückKleinserien-/Pilotproduktion:500–2.000 StückMindestbestellmenge für die Massenproduktion: typischerweise2.000–5.000 StückPreis pro Artikelnummer, verhandelbar für Kunden mit mehreren Artikeln oder einem definierten Produktionsanlaufplan. Wir verstehen, dass neue Schienenfahrzeugmodelle mit kleinen Stückzahlen beginnen und skaliert werden – unsere Preisgestaltung unterstützt dieses Wachstum.
Frage 3: Unser System muss die Zertifizierungen EN 50155 und EN 45545-2 bestehen. Können Ihre Kabelbäume dies unterstützen?
Absolut. Wir können es beschaffen.EN 45545-2 HL2/HL3-konformer LSZH-DrahtUndBauteile gemäß EN 50155Für Ihre Kabelbaum-Stückliste. Wir liefern vollständige Dokumentationen zur Materialrückverfolgbarkeit, Konformitätsbescheinigungen für Komponenten und Prüfberichte zur Unterstützung Ihrer Zertifizierungsbeantragung für Schienenfahrzeuge. Wir haben Kunden erfolgreich bei der Einhaltung der Normen EN 50155 und EN 45545 unterstützt.
Frage 4: Was ist, wenn unsere Zeichnung ein Routing-Problem oder ein Kompatibilitätsproblem mit den Steckverbindern aufweist?
Unsere DFM-Prüfung ist speziell darauf ausgelegt, diese Probleme aufzudecken. Wir kennzeichnen Leiterbahnen, die Scheuerstellen verursachen, Steckverbinder, die nicht vibrationsfest für Bahnanwendungen sind, Drahtquerschnitte, die für den Laststrom zu klein sind, Isolationsarten, die nicht zu den Temperaturzonen passen, und Schirmungslücken, die EMV-Tests nicht bestehen würden. Sie entscheiden, was Sie umsetzen, aber zumindest wissen Sie Bescheid, bevor die Werkzeuge gefertigt werden. Diese Prüfung hat unsere Bahnkunden vor schwerwiegenden Problemen im Feld bewahrt.
Frage 5: Können Sie kurzfristige Änderungsmitteilungen (ECOs) bearbeiten, wenn unser Röntgensystem überarbeitet wird?
Ja. Bei bestehenden, qualifizierten Kabelbaumkonstruktionen, bei denen die Änderung innerhalb derselben Steckverbinderfamilie oder Drahtspezifikation erfolgt, können wir die Werkzeuge umrüsten und liefern.Erstmuster innerhalb von 5 WerktagenDies ist für Hersteller von Schienenfahrzeugen, die Hardware-Iterationen schnell durchführen, von entscheidender Bedeutung. Die Expressproduktion für genehmigte Änderungsmitteilungen (ECOs) erfolgt in der Regel innerhalb von 10–12 Werktagen.
Q6: Bieten Sie Kabelbaum-Sets an – also alle Kabelbäume für eine Maschine in einem einzigen Paket?
Ja, das ist ein Standard-Service für unsere Kunden im Schienenverkehr. Wir stellen alle Kabelbaum-Artikelnummern für eine Maschine in einem Set zusammen.einzeln etikettierte VerpackungMit Angabe der Maschinenmodellnummer und der Produktionscharge. Dies verhindert Kommissionierfehler in Ihrer Montagehalle und unterstützt die Lieferung direkt an die Produktionslinie. Die Zusammenstellung von Bausätzen ist gegen eine geringe Gebühr pro Satz erhältlich, in der Regel 0,20 bis 0,50 US-Dollar, abhängig von der Anzahl der Kabelbäume und der Komplexität der Verpackung.
F7: Wir sind ein europäischer Hersteller von Schienenfahrzeugen. Wie handhaben Sie Versand, Lieferzeiten und CE-Dokumentation?
Wir versenden aus Xiamen, China, per Seefracht (25–35 Tage zu europäischen Häfen) oder Luftfracht (5–7 Tage Tür-zu-Tür-Lieferung per DHL/FedEx). Für die CE-Konformität stellen wir, falls zutreffend, RoHS/REACH-Erklärungen, Materialprüfberichte und Dokumentationen zur Konformität mit EN 50155 / EN 45545-2 bereit. Wir bieten außerdem …PufferbestandsprogrammWir halten einen Lagerbestand für 4–6 Wochen in unserem Lager vor und versenden Ihre Bestellung innerhalb von 3–5 Werktagen.
Sind Sie bereit, mit einem Gurtzeuglieferanten zusammenzuarbeiten, der sich mit Schienenverkehr auskennt?
Ob Sie Röntgengeräte zur Gepäckkontrolle in U-Bahnen, Gleisüberwachungsgeräte, Diagnosegeräte für Schienenfahrzeuge, Bahnsteigtüren oder Überwachungsgeräte für Traktionsunterwerke herstellen – wenn es sich um Verkabelungen in einem Metallgehäuse handelt, die Vibrationen, elektromagnetischen Störungen und einer Betriebsdauer von mehr als 10 Jahren standhalten müssen, können wir es nach Ihren Vorgaben bauen, nach höchsten Standards testen und pünktlich liefern.
Senden Sie uns Ihre Zeichnung oder Ihr Muster und erhalten Sie innerhalb von 24–48 Stunden ein vollständiges Angebot inklusive DFM-Prüfung.Kostenlos. Unverbindlich. Einfach ehrliches technisches Feedback von einem Partner, der versteht, was Ihre Schienenverkehrsausrüstung zum Überleben braucht.
Kontaktieren Sie uns – Kostenloses Angebot & Technische Prüfung
